Att gjuta in ventilationskanaler i betong frigör ytor, förenklar arkitekturen och passar industriella byggflöden. Med Air Excellent (radialt, lågtryck) kan kanaler integreras i prefab- och platsgjutna bjälklag/väggar utan att kompromissa med brandskydd – förutsatt att brandcellsgränser och genomföringar verifieras enligt Boverkets regler. Systemet finns färdigt i MagiCAD Cloud för AutoCAD/Revit, vilket gör det enkelt att komma igång i projektering.
Yta & gestaltning. Mindre schakt och färre nedbyggda tak ger flexiblare planlösningar.

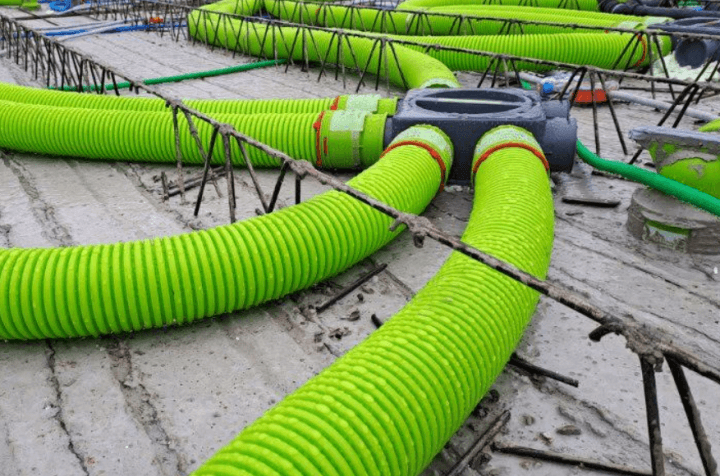

Prefab-takt. Air Excellent är dokumenterat för MPV/bredplatta och tunnelgjutning – kanaler och ventildetaljer placeras och gjuts in i fabrik eller på plats, vilket kortar byggtiden och ger repeterbar kvalitet. Air Excellent - Information om ingjutning i betong
Energi & ljud. Radial utformning, släta innerväggar och injustering i fördelningsbox ger låga tryckfall (lägre SFP) och minskar överhörning. Systemet är specificerat med hög täthet (upp till klass D/ATC 2) och mekaniska, lufttäta klickkopplingar. Air Excellent produktsida.
Robusthet under byggtid. Ingjutna kanaler ligger skyddade i betongen – mindre risk för skador och förorening under produktion. Air Excellent - Information om ingjutning i betong
Funktionskrav – inte materialkrav. Boverkets regelmodell är funktionsbaserad: myndigheten anger vilken funktion som ska uppnås, inte vilket material som måste användas. Det lämnar utrymme för plastkanaler – om lösningen uppfyller funktionskraven. Boverket
Luftbehandlingsinstallationer (tidigare BBR 5:533). Ventilationsinstallationer ska placeras, utformas och hängas upp så att brand- och brandgasspridning mellan brandceller inte sker. Detta inkluderar kanaler, upphängningar och genomföringar, som tillsammans måste upprätthålla brandcellsgränsens EI-klass under avsedd tid. Boverket+1
Genomföringar & brandtätning. Brandcellsgränser gäller bara om genomföringar (ventil-/donboxar, uppstick, m.m.) är utförda så att avskiljningen bibehålls (EI). I praktiken betyder det provade/bedömda brandtätningar och vid behov brand-/brandgasspjäll där kanaler korsar brandceller. Boverket+2Brandskyddskanalen+2
Regelövergång 2025–2026. Nya föreskrifter BFS 2024:7 (säkerhet i händelse av brand i byggnader) gäller från 1 juli 2025. Övergångsperiod t.o.m. 1 juli 2026 då byggherren kan välja att tillämpa antingen äldre BBR/EKS eller nya byggregler – blanda inte regelverk i samma projekt. Boverket
Tolkning för ingjutet utförande: När kanalen ligger i ett EI-klassat betongbjälklag eller en vägg, är det konstruktionsdelens EI plus korrekt klassade genomföringar som verifieras. Materialet på kanalen (plast/metall) är underordnat så länge hela lösningen uppfyller funktionskraven och brandcellsgränsen bibehålls. Boverket+1
Metoder som stöds:
• MPV 140/160, bredplatta och tunnelgjutning – med placeringsplaner för ventilboxar, fördelningslådor och öppningar för massflödes-/servicanslutning. Air Excellent in concrete - Inf…
• BIM-stöd: Air Excellent finns i MagiCAD Cloud (AutoCAD/Revit). Projektmall/databas kan laddas ned, och produktkoder följer in i mängdlistor. MagiCAD Group
Idrifttagning: Radial injustering via flödesbegränsare i fördelningsbox underlättar mätning/balansering och ger spårbar idrifttagning. (Se systemdokumentation.) Air Excellent in concrete - Inf…
Branddetaljer i gränssnittet: Om kanaler passerar brandcellsgräns – projektera brand-/brandgasspjäll eller avskiljning så att EI upprätthålls. I enklare fall separeras system per brandcell. Svensk Ventilation+1
”Boverket förbjuder väl plast?”
Nej. Funktionskrav gäller – inte materialkrav. Välj material och utförande som uppfyller brandskydd, hygien och miljö. Boverket+1
”Hur blir det med brand?”
Brandsäkerheten verifieras på helhetslösningen: avskiljande del (bjälklag/vägg) + genomföringssystem + ev. spjäll. Det är detta Boverkets vägledningar lyfter för ventilation och installationer. Boverket+1
”Täthet och drift?”
Air Excellent använder mekaniska klickkopplingar och uppnår klass D/ATC 1 i publicerade specifikationer. Lågtryck/radial design minskar fläkteffekt och ljud.
”Hygien?”
Släta innerväggar, separata radialstråk och tydlig injustering minskar risk för smutsfickor och överhörning; systemet används i bostadsprojekt internationellt. ubbink.com

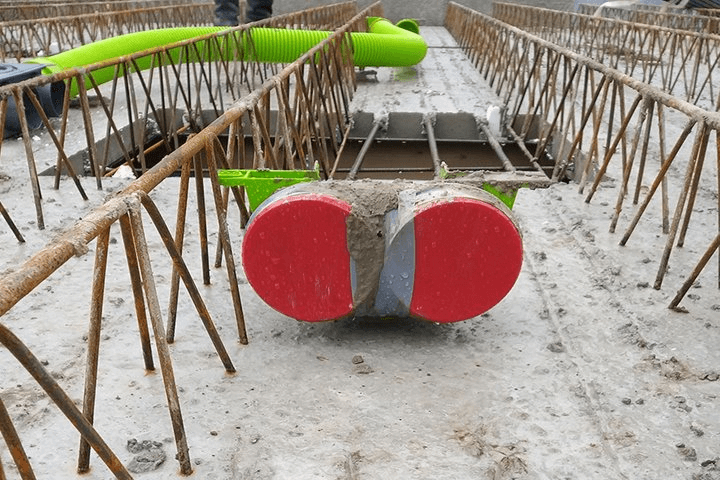

Leiden, NL – 14 radhus: MPV-bjälklag med ingjutna ventiler/kanaler; finish integrerad i bjälklaget. (Processbilder/arbetsflöde i underlag.) Air Excellent in concrete - Inf…

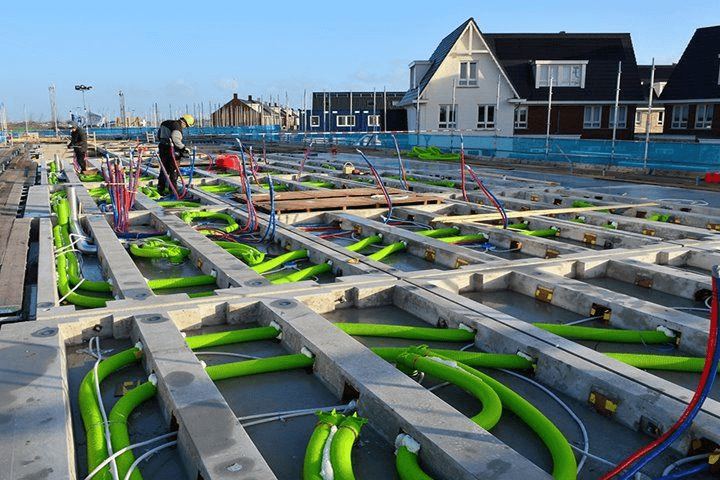

’s-Hertogenbosch, NL – 62 lägenheter: Prefabricerade betongbjälklag med inlagda Air Excellent-kanaler; tidsvinst och mindre efterarbete på plats. ubbink.com
Prefab i NL – metodik och lärdomar: Artiklar och projektbilder för bredplatta, klimatgolv och tunnelgjutning med Air Excellent. ubbink.com+1
Dessa metoder motsvarar svenska prefab- och platsgjutna arbetssätt (MPV/bredplatta/tunnel). Principerna för brand (EI-avskiljning + täta genomföringar) är desamma enligt svenska regler och branschpraxis. Boverket+1
Regelverk: Dokumentera om projektet följer äldre BBR/EKS eller BFS 2024:7 (övergång till 1 juli 2026). Boverket
Avskiljning: Verifiera att bjälklag/vägg med ingjutna kanaler bibehåller EI-klass (t.ex. EI 60/120). Boverket
Genomföringar: Specificera brandtätningar/detaljlösningar för ventiluttag, uppstick och övergångar; använd provade/bedömda system. Brandskyddskanalen
Brandspjäll/strategi: Säkerställ att brand- och brandgasspridning inte kan ske mellan brandceller; spjäll/separata system enligt förenklad dimensionering. Svensk Ventilation+1
BIM & mängd: Infoga Air Excellent från MagiCAD Cloud och använd produktmallen för AutoCAD/Revit för korrekt komponentdata och mängder. MagiCAD Group
Boverket – Säkerhet i händelse av brand (vägledning, uppdaterad 1 juli 2025). Boverket
Boverket – Nya byggregler & övergångsperiod 2025–2026. Boverket
Tidigare BBR 5:533 – Luftbehandlingsinstallationer (princip om att upprätthålla brandcellsgräns). Boverket+1
Svensk Ventilation – Översikt brandskydd & spjäll (branschpraxis). Svensk Ventilation+1
RISE – Brandprovning (svensk provnings- och certifieringsaktör). RISE
Air Excellent i prefab/ingjutna lösningar – metod & projekt (NL). ubbink.com+2ubbink.com+2
Air Excellent – täthet/komponenter. ubbink.com+1
Air Excellent – arbetsflöden MPV/bredplatta/tunnel (bildunderlag). Air Excellent in concrete - Inf…
MagiCADMer om Ubbink i MagiCAD – Ubbink publicerar produktdatabas i MagiCAD Cloud (svensk nyhet). MagiCAD Group
Brandskyddskanalen – BBR 5:533 sammanfattning (praktisk tolkning). Brandskyddskanalen
Börja projektera i MagiCAD: Ubbink publicerar produktdatabas i MagiCAD Cloud
Svensk partner & tekniskt stöd: Ravensberg Consulting AB (Sverige)
Mer om Ubbink i MagiCAD
Instruktioner för produktmall till AutoCAD
UBBINK nedladdningsGuide MagiCAD for AutoCAD
